Реактор эмалированный с Якорной мешалкой V=10 м3

Главная » Каталог продукции » Химическое оборудование » Реакторы эмалированные с перемешивающим устройством » Якорная мешалка V=10,0 м3
Аппартаты стальные эмалированные с якорной мешалкой V=10,0 м3

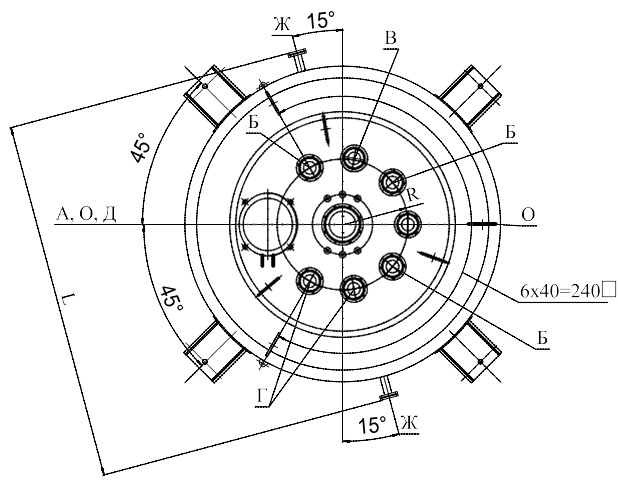

Таблица штуцеров
Обозначение Назначение
A Люк
Б Технологический, для КИП, предохранительных устройств
В Гильза термометра
Г Запасной
Д Спуск кондерсата или вход воды
Е Спуск конденсата или рассола
Ж Вход пара, выход воды или рассола
И Выпуск продукта
К Ввод смазхочного материала или запирающей жидкости
Л Вывод охлаждающей жидкости
М Вывод охлаждающей жидкости
Н Технологический
О Окно смотровое
Аппартаты стальные эмалированные с якорной мешалкой V=10,0 м3
Характеристика штуцеров
Обозначение штуцера АСЕонв 10,0-2-02
Ду Ру
A 400 0,3
Б 100/3 0,6
В 100/M20 0,6/-
Г 100/2 0,6
Д 50/2 0,6
Е M10x1 -
Ж 50/2 0,6
И 80/100 1,0/1,0
К M10/2 -
Л 15 -
М 15 -
O 100/2 0,6

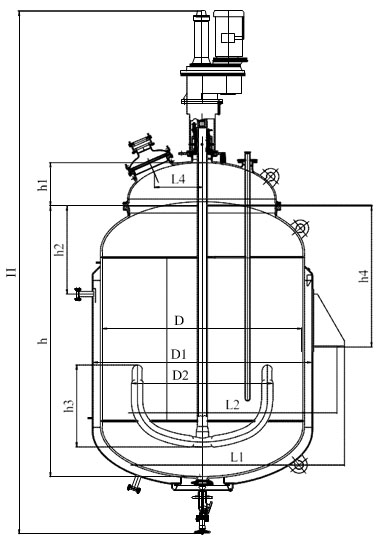

Техническая характеристика аппаратов
Обозначение АСЕонв 10,0-2-02
Рабочий объём, м3 10,0
Объём рубашки, м3 1,32
Масса аппарата, кг 7297
Тип привода В200/2-11-50-2П
Марка Э/Д АИМ132 М4
Мощность Э/Д, кВт 11,0
n, об/мин 50
Давление в корпусе, МПа 0,3
Давление в рубашке, МПа 0,4
D, мм 2200
D1, мм 2400
D2, мм 1550
Н, мм 7297
h, мм 2975
h1, мм 470
h2, мм 970
h3, мм 900
h4, мм 1550
L, мм 2750
L1, мм 3118
L2, мм 2988
L3, мм -
L4, мм 530
R, мм 500
