Якорная мешалка V=0,4 м3; 0,63м3

Главная » Каталог продукции » Химическое оборудование » Реакторы эмалированные с перемешивающим устройством » Якорная мешалка V=0,4 м3; 0,63м3
Таблица штуцеров
Обозначение Назначение
A Люк
Б Технологический, для КИП, предохранительных устройств
В Гильза термометра
Г Запасной
Д Спуск кондерсата или вход воды
Е Спуск конденсата или рассола
Ж Вход пара, выход воды или рассола
И Выпуск продукта
К Ввод смазхочного материала или запирающей жидкости
Л Вывод охлаждающей жидкости
М Вывод охлаждающей жидкости
Н Технологический
О Окно смотровое
Характеристика штуцеров
Обозначение штуцеров АСЕонв 0,4-4-2 АСЕонв 0,4-2-2 АСЕонв 0,63-4-2 АСЕонв 0,63-2-2
ДуРу ДуРу ДуРу ДуРу
А100/10,6200/10,6100/10,6200/10,6
Б65/10,665/10,6100/10,6100/10,6
В65/V200,6/-65/M200,6/-100/M200,6/-100/M200,6/-
Г65/20,665/20,6100/20,6100/20,6
Д40/10,640/10,640/10,640/10,6
ЕM10x1-M10x1-M10x1-M10x1-
Ж40/20,640/20,640/20,640/20,6
И50/801,0/1,050/801,0/1,050/801,0/1,050/801,0/1,0
КM10/2-M10/2-M10/2-M10/2-
Л15-15 -15-15-
М15-15 -15-15-
Н--- -----
Техническая характеристика аппаратов
Обозначение АСЕонв 0,1-4-02 АСЕонв 0,4-2-02 АСЕонв 0,63-4-02 АСЕонв 0,63-2-02
Рабочий объём, м3 0,4 0,4 0,63 0,63
Объём рубашки, м3 0,061 0,084 0,122 0,122
Масса аппарата, кг 733 780 1062 955
Тип привода B112-1,5-50-2П
Марка Э/Д АИМ 80 В4-У2
Мощность Э/Д, кВт 0,75 1,5
n, об/мин 50
Давление в корпусе, МПа 0,3
Давление в рубашке, МПа 0,3

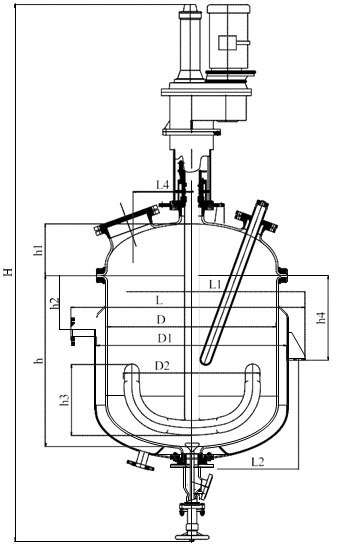

D, мм 800 800 900 900
D1 900 900 1000 1000
D2 650 650 800 800
H, мм 2535 2550 2700 2815
h, мм 810 810 1010 1010
h1, мм 108 245 120 270
h2, мм 255 255 355 355
h3, мм 350 350 400 400
h4, мм 400 400 400 460
L, мм 1210 1210 1300 1300
L1 1070 1070 1168 1168
L2 1010 1010 1108 1108
L3 - - - -
L4 280 280 320 320
R, мм 280 280 320 320
